Podul țevilor modulare Manufacturer
-
Pod pietonal pictat de 159 de metri/Pod de conducte
Vezi mai multePodul Bailey pictat din Xinjiang Nilike, proiectat și personalizat de compania noastră pentru a satisface nevoile locale specifice, este un produs de pod din oțel modular. Plăcile Bailey și toate componentele asociate...
-
CB100 Bailey Bridge/Pipeline Bridge
Vezi mai multePodul de țevi de tip Bailey este un pod modular din oțel proiectat pentru a îndeplini cerințele de deschidere pentru conductele de inginerie, bazându-se pe structura clasică de ferme Bailey. Este construit special pen...
-

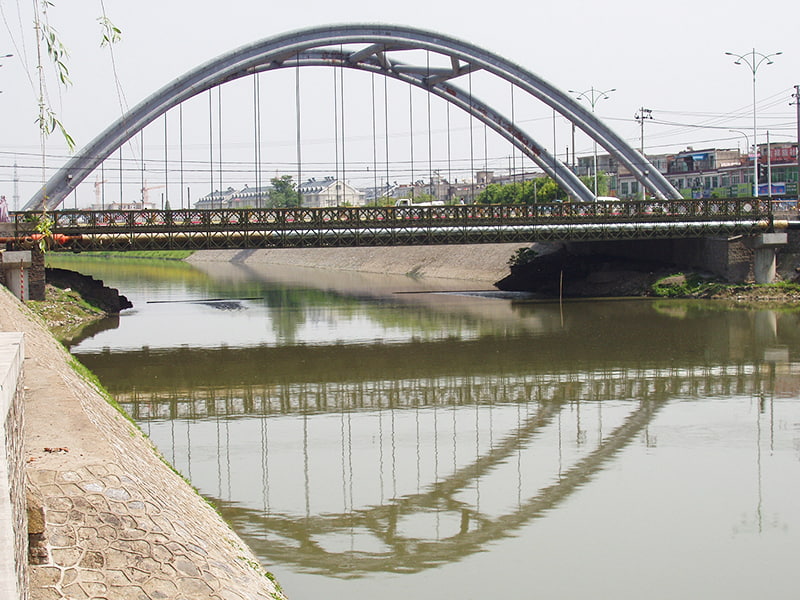

CB100 Pod pentru conducte modulare
Vezi mai multeÎn comparație cu metodele tradiționale de instalare a conductelor, Pipe Bridge oferă avantaje semnificative pe parcursul întregului ciclu de viață, de la construcție până la exploatarea pe termen lung. În ceea ce priv...
Podul de țevi modulare este o structură de trecere a țevilor care descompune structura portantă, suporturile țevilor, instalațiile de protecție etc., în module standardizate, care sunt prefabricate în fabrică și apoi asamblate rapid la fața locului. Este potrivit pentru scenarii precum coridoare de conducte industriale, treceri de râuri/căi ferate și reparații de urgență.
Cu caracteristici de bază, cum ar fi asamblarea rapidă, adaptarea flexibilă, dezasamblarea și reutilizarea și întreruperile minime la fața locului, podul de conducte modular este potrivit pentru diferite scenarii, inclusiv producția industrială, construcția infrastructurii și asistența de urgență.
Folosind o linie de producție complet automatizată a roboților de sudare, combinată cu tehnologia de pregătire a materialului de tăiere cu laser, realizează atât o îmbunătățire semnificativă a eficienței producției, cât și un control strict asupra preciziei prelucrării. Serviciile de personalizare se potrivesc precis diverselor cerințe ale aplicației. Pachetul de servicii complete include proiectarea soluției, instalarea la fața locului și întreținerea post-vânzare, oferind asistență unică pentru utilizarea pe termen lung a podului.
UN PRODUCĂTOR DE ÎNCREDERE DE PODURI MODULARE DE OȚEL
DESPRE NOI
Profilul companiei
Capacitate puternică de producție, control strict al calității și experiență dovedită în inginerie.
PODURI ZHONGHAI
Jiangsu Zhonghai Bridge Equipment Co., Ltd. este un producător profesionist specializat în poduri Bailey, poduri modulare din oțel și echipamente de construcție a podurilor. Situată în provincia Jiangsu, unitatea noastră beneficiază de o logistică regională convenabilă, asigurând o livrare globală rapidă și fiabilă.
As China OEM Podul țevilor modulare Manufacturer and Podul țevilor modulare Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM Podul țevilor modulare Manufacturer and Podul țevilor modulare Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
Întrebări frecvente
Capacitate puternică de producție, control strict al calității și experiență dovedită în inginerie.
-
Cât de curând putem primi un răspuns după ce vă trimitem o întrebare?
Vă vom răspunde în termen de 24 de ore de la primirea cererii în zile lucrătoare. -
La ce sunt folosite produsele tale?
Produsele noastre sunt concepute pentru a fi utilizate în: 1. Construcții de autostrăzi și căi ferate 2. Traversări de râuri și inginerie de conservare a apei 3. Mobilitate militară și desfășurare de urgență 4. Ajutorarea în caz de dezastre și restabilirea rapidă a traficului 5. Programe de infrastructură de peste mări în regiunile în curs de dezvoltare -
Ce aspecte ale conținutului personalizat oferiți?
Panouri de pod Bailey non-standard; Sarpante modulare cu deschidere lungă; Componente ranforsate pentru sarcini grele; Conectori și ansambluri de tranziție proiectate la comandă; Sisteme de pardoseli îmbunătățite (pardoseală din oțel, tablă compozită); Sisteme rezistente la coroziune pentru clime de coastă sau tropicale Seturi de upgrade de încărcare pentru structurile de pod existente -
Care sunt principalele dumneavoastră regiuni de export?
Asia de Sud-Est, America Latină, Africa, Asia Centrală, Rusia, Oceania.
Ai vreo întrebare?
Contactați-ne la cel mai apropiat birou sau trimiteți o întrebare online
Contactați-ne
PROIECTE DE INGINERIE ȘI APLICAȚII GLOBALE
CAZ
Proiecte
Capacitate puternică de producție, control strict al calității și experiență dovedită în inginerie.
Feedback despre mesaj
Cunoașterea industriei
Liniile de utilități, conductele de proces, canalele de cabluri și liniile de aer comprimat trebuie adesea să traverseze un drum, o cale ferată, un canal de drenaj sau un decalaj dintre clădirile uzinei fără a atinge solul sau a întrerupe traficul de dedesubt. A Podul țevilor modulare este structura construită exact pentru acea lucrare: un cadru din oțel cu șuruburi, pe bază de panouri, care ridică conductele, trece departe de traversă și le transportă în siguranță de la un punct de sprijin la altul. Deoarece cadrul este asamblat mai degrabă din module prefabricate decât turnate sau sudate pe șantier, a Podul țevilor modulare poate fi configurat pentru lungimi de deschidere, sarcini pe conducte și condiții de amplasare foarte diferite folosind aceeași familie de componente. Secțiunile de mai jos analizează modul în care aceste structuri sunt de fapt asamblate și ce tinde să meargă greșit dacă detaliile sunt grăbite.
Configurarea panoului și planificarea intervalului
Fiecare pod de conducte începe ca o problemă de deschidere. Intervalul care trebuie traversat, numărul de suporturi intermediare disponibile și greutatea totală a conductei (plus fluid, izolație și încărcarea cu gheață sau vântul, acolo unde este cazul) determină ce tip de panou și câte straturi de ferme sunt necesare. Aici este locul Jiangsu Zhonghai Bridge Equipment Co., Ltd funcționează dintr-o bibliotecă de panouri de pod Bailey non-standard, mai degrabă decât dintr-o dimensiune fixă de catalog, deoarece traversările de rafturi de țevi aproape niciodată nu se potrivesc cu deschiderile „standard” utilizate pentru podurile pentru vehicule.
Pentru treceri mai lungi, nesusținute, fermele cu înălțimea unui singur panou nu sunt de obicei suficiente. Dublarea sau triplarea înălțimii fermei mărește deschiderea de încărcare fără a adăuga piloni intermediari, ceea ce contează foarte mult în rafinăriile și uzinele chimice unde un nou dig înseamnă săparea în rețelele de conducte subterane existente. Ferpile modulare cu deschidere lungă sunt de obicei stivuite într-una dintre cele trei configurații:
- Single-single (SS) — cele mai scurte deschideri, cele mai ușoare sarcini pe țeavă, cea mai rapidă instalare
- Double-single (DS) — deschideri medii, comune pentru rafturile de conducte cu mai multe linii
- Triple-single (TS) — deschideri mai lungi sau sarcini concentrate mai grele, cum ar fi conductele de apă de răcire cu diametru mare
Se adaugă coarde și diagonale ranforsate de mare rezistență acolo unde sarcina conductei este concentrată, mai degrabă decât distribuită uniform - de exemplu, un singur colector mare de abur așezat într-un punct al travei, mai degrabă decât câteva linii mai mici răspândite pe punte. Graficul de mai jos ilustrează modul în care configurația fermei și lungimea deschiderii se schimbă în mod obișnuit între ele într-un sistem de panouri modulare.
Detalierea conexiunii și selectarea punții
Un pod de țevi este la fel de fiabil ca și îmbinările sale. Știfturile standard ale panoului funcționează bine acolo unde două module identice se întâlnesc într-o linie dreaptă, dar instalațiile reale sunt rareori atât de curate - un pod ar putea avea nevoie să-și schimbe lățimea la mijlocul tranziției pentru a se potrivi cu o tranziție de rafturi de țevi, să coboare în înălțime pentru a elimina un obstacol de deasupra capului sau să se lege într-un dig de beton existent care nu a fost construit pentru un cadru de oțel cu șuruburi. Conectorii proiectați la comandă și ansamblurile de tranziție se ocupă de aceste joncțiuni neregulate, iar aceasta este o categorie în care hardware-ul de la raft nu este de obicei scurt.
Alegerea punții contează aproape la fel de mult ca și fermecata în sine. O punte de trecere pentru acces ocazional de întreținere are cerințe foarte diferite față de o punte care trebuie să susțină, de asemenea, suporturi pentru suporturi de cabluri sau conducte cu orificii mici fixate direct pe podea. Două sisteme de pardoseală acoperă majoritatea proiectelor:
| Tip pardoseală | Utilizare tipică | Manipularea sarcinii punctuale | Întreținere |
|---|---|---|---|
| Plată din tablă de oțel | Alei, acces de inspecție | Bun sub sarcini concentrate | Ciclul de revopsire sau galvanizare |
| Tavă compozită (beton din oțel/umplutură) | Suport cablu/țeavă mai greu, durată de viață mai lungă | Distribuie sarcina pe o zonă mai largă | Menținerea continuă a suprafeței redusă |
În practică, aspectul conectorului și alegerea punții sunt elaborate împreună, nu separat - o platformă compozită mai grea schimbă calea de încărcare în ansamblurile de tranziție, astfel încât ambele detalii din Jiangsu Zhonghai Bridge Equipment Co., Ltd Gama de componente a lui este de obicei specificată pentru același caz de încărcare.
Managementul coroziunii în instalațiile de coastă și tropicale
Podurile de țevi de oțel din apropierea coastei sau în zonele tropicale cu umiditate ridicată se confruntă cu un mod de defectare diferit față de structurile interioare - riscul nu este, de obicei, supraîncărcare, este pierderea lentă a secțiunii din cauza coroziunii la îmbinările cu știfturi, elementele de fixare a punții și elementele de coardă joase unde se acumulează pulverizarea de sare sau condensul. Acesta este unul dintre motivele pentru care un panou gol, neprotejat este o alegere proastă pentru aceste medii și de ce tratamentul rezistent la coroziune este specificat ca o parte distinctă a pachetului de componente, mai degrabă decât o idee ulterioară.
Galvanizarea la cald rămâne cea mai comună protecție de bază pentru componentele de pod din oțel modulare, uneori combinată cu un sistem suplimentar de acoperire deasupra pentru elementele cele mai expuse. Graficul de mai jos arată un model general al modului în care starea stratului de acoperire tinde să se degradeze în timp prin metodele obișnuite de protecție într-un mediu influențat de marin - util pentru a seta un interval de inspecție realist, mai degrabă decât să presupunem „instalat o dată, făcut pentru totdeauna”.
Alegerea stratului de acoperire, materialul știftului și calitatea elementelor de fixare trebuie să se alinieze între ele - un element de fixare inoxidabil într-o îmbinare altfel galvanizată își poate crea propria celulă de coroziune localizată dacă nu este detaliat corect, care este un detaliu care merită confirmat de producător, mai degrabă decât să presupunem că este automat.
Îmbunătățirea capacității de încărcare pe structurile de poduri de conducte existente
Plantele se schimbă mai repede decât podurile de conducte construite pentru a le deservi. Un rack care a transportat odată trei linii cu diametru mic poate ajunge să susțină un nou colector de abur izolat sau un suport suplimentar pentru cabluri ani mai târziu, iar structura originală a fost rareori proiectată având în vedere această greutate suplimentară. În loc să înlocuiască definitiv un pod care funcționează, un kit de îmbunătățire a încărcăturii - coarde adăugate, diagonale suplimentare sau plăci de conectare întărite - poate crește capacitatea nominală a unei structuri modulare existente fără o demontare completă.
Dimensionarea corectă a unui kit de actualizare depinde de cunoașterea configurației inițiale a panoului, deoarece armătura trebuie să se potrivească cu distanța dintre pini și profilul coardelor existente, mai degrabă decât să fie o piesă generală cu șuruburi. Consecvența producției contează aici: Jiangsu Zhonghai Bridge Equipment Co., Ltd are o experiență de peste 15 ani în producția de poduri Bailey și poduri prefabricate din oțel, cu o capacitate de producție anuală de peste 60.000 de tone susținută de roboți de sudură automată și echipamente de prelucrare de precizie, care mențin componentele de armătură în concordanță dimensională cu familiile de panouri pe care sunt proiectate să le consolideze. Această consecvență este ceea ce permite un kit de retrofit comandat la ani după cel original Podul țevilor modulare instalarea să fie încă fixată corect pe șantier.
Întrebări frecvente
Cum este un pod de țevi modular diferit de un suport fix pentru țevi de oțel?
Un suport fix pentru țevi este de obicei sudat sau înșurubat ca un cadru permanent, specific locului. O structură modulară folosește panouri interschimbabile, fixate, ceea ce o face mai rapidă de ridicat, mai ușor de lărgit sau extins mai târziu și mai ușor de relocat dacă traversarea este temporară sau aspectul amplasamentului se modifică.
Se poate lărgi un pod de conducte existent fără a-l înlocui?
În majoritatea cazurilor, da, cu condiția să se cunoască tipul de panou original. Panourile suplimentare și conectorii potriviți pot fi adăugate pe partea laterală sau la capătul unui circuit existent, deși pilonii de susținere trebuie verificați pentru greutatea adăugată înainte de a continua.
Ce determină dacă tablă de oțel sau tablă compozită este alegerea potrivită?
Se rezumă la ceea ce poartă de fapt puntea. O pasarelă cu trafic pietonal ușor și câteva cleme mici de țeavă are rareori nevoie de pardoseală compozită. O punte care susține și umerașe pentru jgheab, linii izolate mai grele sau sarcini punctuale frecvente beneficiază de distribuția sarcinii pe care o oferă un sistem compozit.
Cât de des ar trebui să fie inspectată starea acoperirii pe un pod de țeavă de coastă?
Nu există un număr fix unic care să se potrivească fiecărui site, deoarece expunerea la sare și umiditatea variază semnificativ în funcție de locație. Ca un obicei practic, verificarea îmbinărilor știfturilor, a elementelor coardelor joase și a stării elementelor de fixare în timpul deplasărilor de rutină a plantelor detectează defectarea precoce a acoperirii înainte de a deveni pierderea secțiunii.
